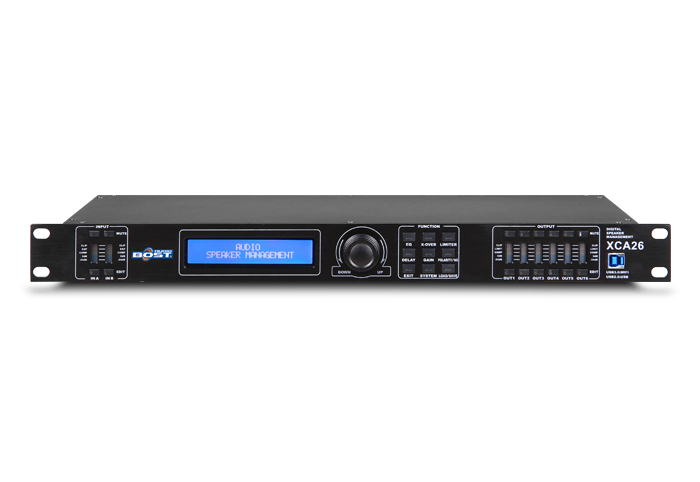

XCA SERIES(音频处理器)

产品描述

192KHz采样频率  32-bit DSP处理器  24-bitA/DD/A转换
2输入4输出、有2 输入6输出、有2 输入8输出、有3输入6输出、有4输入6输出、有4输入8输出多种型号选择 ,可灵活组合多种分频模式,高、低通分频点均可达20Hz  20KHz
提供USBRS485接口可连接电脑 ,通过RS485接口可最多连接250台机器和超过1500米的距离外用电脑来控制。
直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制,均十分方便、直观和简洁
单机可存储30种用户程序
可通过面板的SYSTEM按键来设定密码锁定面板控制功能 ,以防止参数被修改
每个输入和输出均有6段独立的参量均衡 , 调节增益范围可达±20dB , 同时输出通道的均衡还可以选择Lo-sheifHi-sheif两种斜坡方式
2*24LCD蓝色背光显示功能设置 , 6LED显示输入/输出的精确数字电平表、哑音及编辑状态
每个输入和输出均有延时和相位控制及哑音设置 , 延时最长可达1000ms  ,延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种
可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音
可以分功能锁定 , 实现数据保密
输入通道可调噪声门
可通过WIFI连接电脑

技术参数

型号

XCA24

XCA26

XCA28

XCA36

XCA46

XCA48

输入通道及插座

2XLR母卡侬座

2XLR母卡侬座

2XLR母卡侬座

3XLR母卡侬座

4XLR母卡侬座

4路XLR母卡侬座

输出通道及插座

4XLR公卡侬座

6XLR公卡侬座

8XLR公卡侬座

6XLR公卡侬座

6XLR公卡侬座

8XLR公卡侬座

输入阻抗

有源平衡式:18K ohms

输出阻抗

有源平衡式:100 ohms

PC接口

面板1USB接口、后板2RS485接口(RJ-45)

共模拟制比

>78dB(1KHz)

最大输入电平

+20dBu

动态范围

>110dB 20Hz-20KHz未加权

信噪比

>118dB

失真度

<0.01% OUTPUT=0dBu/1KHz +20dBu

输出噪音

<-90dBu 未加权

输入增益范围

 -40dB to +12dB

输入哑音

每个通道设立单独哑音控制

输入延时

每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us10ms-20ms,步距为84us;大于20ms,步距为0.5ms

输入相位

同相(+) 或反相(-)

EQ滤波器

每输入通道设6个参量均衡,在Parameter下调整; 参数范围为:1/64Th倍频程~4倍频程; 范围:+15/-30dB,0.1dB增值, 频率响应:1/24th倍频程; 中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB

输入压缩

门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比:1.0:1~20:1 小于2.0:1时,步距为0.1 大于2.0:1时,步距为0.5; 响应时间:0.3mS~200mS,
小于1mS,步距为0.1mS 大于1mS,步距为1mS 释放时间:
50mS~5000mS
步距为1mS

输入音量

调节范围:-80dB-+12dB、步距为0.2dB

输出通道功能



输出哑音

每个通道设立单独哑音控制

输入选择

每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合

输出增益

调节范围:-80dB-+12dB、步距为0.2dB

输出延时

每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us10ms- 20ms,步距为84us;大于20ms,步距为0.5ms

输出相位

同相(+) 或反相 (-)

分频器设置

每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:滤波器类型:Linkwitz-Riley/Bessel/Butterworth 频率转折点:20Hz-20KHz、共239个频点 衰减斜率:12dB/oct18dB/oct24dB/oct48dB/oct

限幅器设置

每个输出通道可单独设置限幅器,可调整参数为:门限值:-40dBu-+20dBu、步距为0.5dBu 起动时间:0.3ms-200ms、小于1ms,步距为0.1ms;大于1ms,步距为1ms 释放时间:50ms~5000ms

输入扩展

门限值:-40dBu~+20dBu、步距为0.5dBu; 扩展比:1:1.0~1:20 小于1:20时,
步距为0.1 大于1:2.0时,步距为0.5; 响应时间:50mS~500mS,步距
1mS 释放时间:0.3mS~200mS 小于1mS,步距为0.1mS 大于
1mS,
步距为1mS

压缩设置

门限值:-40dBu~+20dBu、步距为0.5dBu; 压缩比:1.0:1~20:1 小于2.0:1
时,步距为0.1 大于2.0:1时,步距为0.5; 响应时间:0.3mS~200mS,
小于1mS,步距为0.1mS 大于1mS,步距为1mS 释放时间:
50mS~5000mS
步距为1mS

输出均衡

每个输出通道可设6个均衡,均衡方式可选择Parameter/Lo-Shelf/Hi-ShelfA、 在Parameter状态下可调整参数为:中心频率点:
20Hz-20KHz
、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 范围:+15dB/-30dB、步距为0.1dB B、 在Lo-ShelfHi-Shelf状态下可调整参数为: 中心频率点:20Hz-20KHz、共239个频点 斜率:6dB/12dB 增益:-20dB-+20dB、步距为0.1dB

处理器

96KHz采样频率,32-bit DSP处理器, 24-bit A/DD/A转换

显示

2×24 LCD蓝色背光显示设置,8LED显示输入/输出的精确数字电平表、哑音及编辑状态

功耗

≤25W

电源

AC110V/220V 50/60Hz

产品尺寸(××)

482×228×44mm

净重

4.1kg

运输尺寸(××)

1PC:555X325X98mm/0.0177m3 6PCS:569X339X612mm/0.1180m3

毛重

1PC:5(kg) 6PCS:31.5(kg)
