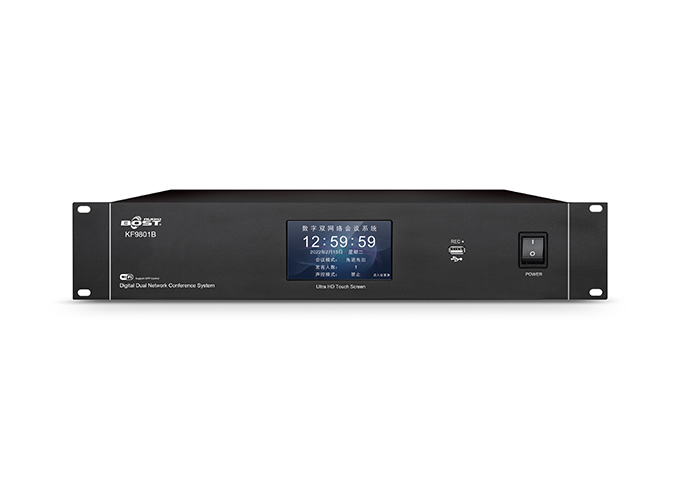

KF9801B会议系统主机
产品特点
功能和特点：
1.视像跟踪型会议主机，支持视像跟踪和人性化的茶水服务功能等。
2.采用数字技术为核心，内置高性能CPU。
3.音频信号采用32bit高速浮点DSP进行处理，带宽20Hz-20KHz完美清晰音质。
4.可自定义会议单元编号，有效避免 ID 地址冲突。
5.系统自检、故障定位，所有话筒单元、按键都可被检测。
6.高性能开关电源供电，长距离传输对音质不会有任何影响。
7.抗干扰电路设计，杜绝一切手机信号的干扰。
8.支持热插拔功能，短路保护功能
9.4.3寸高清液晶屏，配合6个发光按键操作，更使系统主机美观专业。
10.双网络单元连接，每路支持40个单元，可接80个单元，支持10支主席单元，加扩展器可以扩展到512支会议单元，主机输出口有2路8芯手拉手接口及4路RJ45网线接口并用。
11.系统支持一线式手拉手连接、Y型线连接、分线盒连接、音频连接盒连接和环形手拉手连接
12.多路音频输入输出接口，可连接外置扩声或录音设备。
13.支持RS-232通信方式，发送控制代码给中控设备或可接收控制信号的设备扩展系统。
14.主机和电脑可以通过RS-232本地方式进行连接通讯，使用PC软件对系统进行设置，亦可不需电脑直接在主机上对系统进行设置。
15.VIDEO(9针)串口支持多方面视频矩阵直接对接，视频矩阵在线代码进行输入控制，代码由视频矩阵厂家提供。
16.VIDEO RS422/485(5针)凤凰串口，支持摄像头多方面控制（最多可接6个），常通用PELCO-D/RS485，可在凤凰串口T-/T+下列两脚进行对接。
17.VIDEO RS-232(小型八芯）串口，支持视像头SONY/RS232进行控制。
18.具有多种会议模式： FIFO（先进先出模式）、FREE（全开放模式）、C-ONLY（主席模式）、LIMIT（限制发言）。
19.可设置发言数量、声控发言、茶水呼叫服务等功能。
20.具有限时发言功能，可设置时间倒计时，倒计时结束后将自动关闭正在发言的单元。
21.支持 REC USB/U盘录音功能作为音频备份。
22.符合 IEC60914 国际标准，可安装于19英寸标准机柜上，易于存放和保管。
1.视像跟踪型会议主机，支持视像跟踪和人性化的茶水服务功能等。
2.采用数字技术为核心，内置高性能CPU。
3.音频信号采用32bit高速浮点DSP进行处理，带宽20Hz-20KHz完美清晰音质。
4.可自定义会议单元编号，有效避免 ID 地址冲突。
5.系统自检、故障定位，所有话筒单元、按键都可被检测。
6.高性能开关电源供电，长距离传输对音质不会有任何影响。
7.抗干扰电路设计，杜绝一切手机信号的干扰。
8.支持热插拔功能，短路保护功能
9.4.3寸高清液晶屏，配合6个发光按键操作，更使系统主机美观专业。
10.双网络单元连接，每路支持40个单元，可接80个单元，支持10支主席单元，加扩展器可以扩展到512支会议单元，主机输出口有2路8芯手拉手接口及4路RJ45网线接口并用。
11.系统支持一线式手拉手连接、Y型线连接、分线盒连接、音频连接盒连接和环形手拉手连接
12.多路音频输入输出接口，可连接外置扩声或录音设备。
13.支持RS-232通信方式，发送控制代码给中控设备或可接收控制信号的设备扩展系统。
14.主机和电脑可以通过RS-232本地方式进行连接通讯，使用PC软件对系统进行设置，亦可不需电脑直接在主机上对系统进行设置。
15.VIDEO(9针)串口支持多方面视频矩阵直接对接，视频矩阵在线代码进行输入控制，代码由视频矩阵厂家提供。
16.VIDEO RS422/485(5针)凤凰串口，支持摄像头多方面控制（最多可接6个），常通用PELCO-D/RS485，可在凤凰串口T-/T+下列两脚进行对接。
17.VIDEO RS-232(小型八芯）串口，支持视像头SONY/RS232进行控制。
18.具有多种会议模式： FIFO（先进先出模式）、FREE（全开放模式）、C-ONLY（主席模式）、LIMIT（限制发言）。
19.可设置发言数量、声控发言、茶水呼叫服务等功能。
20.具有限时发言功能，可设置时间倒计时，倒计时结束后将自动关闭正在发言的单元。
21.支持 REC USB/U盘录音功能作为音频备份。
22.符合 IEC60914 国际标准，可安装于19英寸标准机柜上，易于存放和保管。
技术参数
规格参数：
控制面板：2.8寸高清显示屏，6个发光按键操作，电源开关
会议单元接口：DP-DIN-8插座接口×2、RJ45网线接口×4
会议单元数量：讨论单元160台
音频总输出辅助：OUT VOL(旋钮) ×1
音频总输出：BAL OUT (3针卡侬口) ×1
音频输入辅助：AUX VOL(旋钮) ×1
音频录音输出：AUX OUT（莲花插座）×1
音频输入：AUX IN（莲花插座）×1
中控接口：RS-232串口×1
视频矩阵连接口：VIDEO(9针)×1
凤凰连接口：VIDEO RS422(5针)×1、PELCO-D/RS485 T±×1
小型八芯串口：VIDEO RS-232(小型八芯）×1
频率响应：20Hz-20kHz
总谐波失真：＜0.05%
过载谐波失真：<1%
信噪比：102dB
动态范围：106dB
串音衰减（4kHz）：>80dB
工作电源：AC110V-220V/50-60Hz
温度范围：工作：0至45℃；储运：-20至55 ℃
相对湿度：5%～95%
颜色：枪灰色磨砂
安装方式：19英寸标准机柜
产品尺寸(mm)：2U，483mm x 295mm x 90 mm
包装尺寸(mm)：515mm×390mm×155mm
净重（kg）约：5kg
毛重（kg）约：5.9kg
